Vad är arbetsprincipen bakom europeiska bromsbackar?

Den grundläggande mekaniken bakom europeiska bromsbackar

Europeiska bromsbackar är en kärnkomponent i trumbromssystem, som ofta används i bakaxlarna på personbilar, lätta nyttofordon och släpvagnar över europeiska fordonsplattformar. Till skillnad från skivbromsar, som är beroende av att beläggen klämmer fast på en rotor, använder trumbromsar böjda skor som trycker utåt mot den inre ytan av en roterande trumma för att generera friktion och sakta ner fordonet. Att förstå hur dessa skor fungerar mekaniskt hjälper till att förklara varför de förblir ett kostnadseffektivt och hållbart val för många europeiskt tillverkade fordon, särskilt i bakhjulsapplikationer där lättare bromskraft krävs.

Arbetsprincipen fokuserar på att omvandla kinetisk energi till värme genom kontrollerad friktion. När bromspedalen trycks ned aktiverar hydraultryck eller mekanisk kraft en hjulcylinder eller ställdon, som trycker bromsbackarna utåt. Friktionsfodret som är förbundet med varje sko kommer i kontakt med trummans innervägg, vilket skapar motstånd som saktar ner hjulets rotation.

Kärnkomponenter som utgör bromsbacken

För att helt förstå arbetsprincipen hjälper det att bryta ner de enskilda delarna som samverkar inom ett europeiskt trumbromssystem.

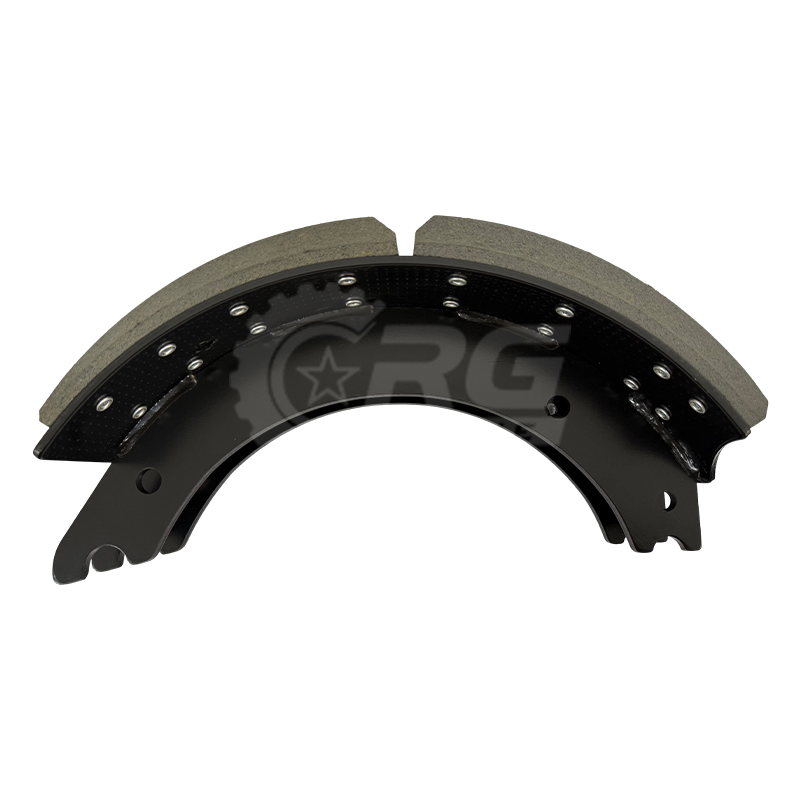

Skoram och friktionsfoder

Skoramen är vanligtvis en böjd stålkonstruktion som håller friktionsbeläggsmaterialet på plats. Europeiska bromsbackar använder vanligtvis semimetalliska eller keramiska friktionsblandningar bundna eller nitade till ramen, valda för deras förmåga att upprätthålla stabila friktionskoefficienter över ett brett temperaturområde, vilket är viktigt med tanke på de varierande klimat och körförhållanden som finns på de europeiska vägarna.

Hjulcylinder

Hjulcylindern omvandlar hydraultrycket från huvudbromscylindern till mekanisk kraft. När bromsvätsketrycket ökar trycker kolvarna inuti hjulcylindern isär skorna och kommer i kontakt med trumman.

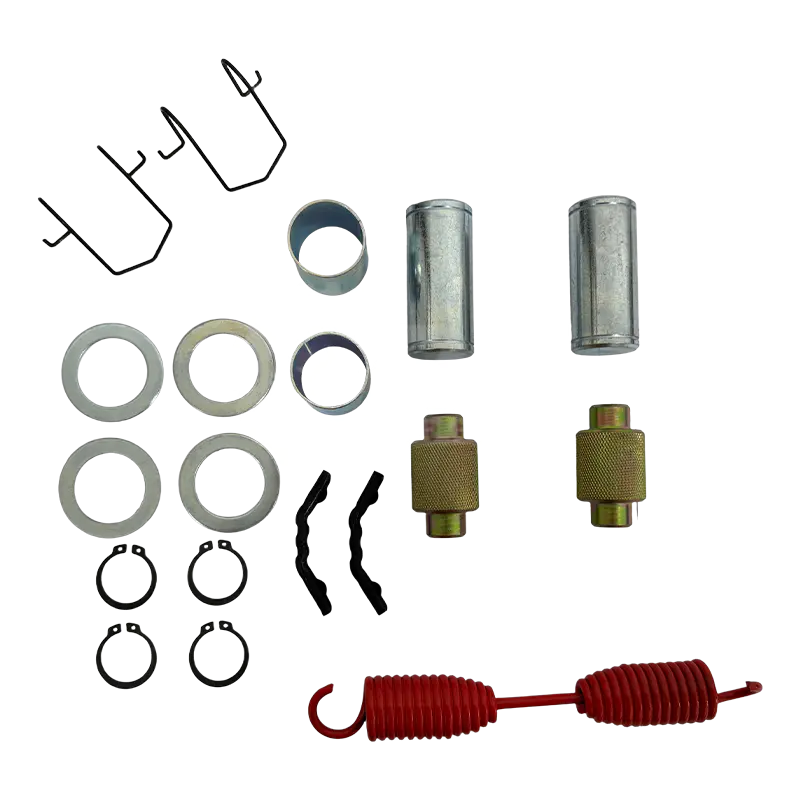

Return Springs

Returfjädrar är ansvariga för att dra tillbaka skorna till sitt viloläge när bromspedalen släpps. Utan korrekt fungerande returfjädrar kan skorna förbli delvis inkopplade, vilket orsakar överdrivet slitage, överhettning eller minskad bränsleeffektivitet.

Justeringsmekanism

När friktionsfodret slits ner med tiden ökar gapet mellan skon och trumman. Den självjusterande mekanismen kompenserar för detta slitage automatiskt och bibehåller konsekvent pedalkänsla och bromsprestanda utan att kräva frekvent manuell justering.

Steg-för-steg-uppdelning av bromscykeln

Följande tabell beskriver händelseförloppet som inträffar under en enstaka bromsverkan, från pedalingrepp till frisläppning.

Varför friktionsmaterials sammansättning är viktig

Prestandan hos en europeisk bromsback beror mycket på sammansättningen av dess friktionsbelägg. Tillverkare formulerar vanligtvis foder med en blandning av fibrer, hartser och fyllmedel utformade för att balansera friktionskonsistens, värmebeständighet och brusreducering. Ett foder med för aggressiv friktionskoefficient kan orsaka tuff inbromsning och för tidigt slitage på trumman, medan ett foder som är för mjukt kan leda till att blekna under långvarig inbromsning, som vid långa nedförsbackar på bergiga europeiska vägar.

Många bromsbackar med europeisk specifikation är konstruerade för att uppfylla ECE R90-standarderna, som reglerar friktionsprestanda, termisk stabilitet och slitageegenskaper för att säkerställa konsekvent stoppkraft över ett brett spektrum av driftsförhållanden.

Självjusterande system och deras roll i konsekvent prestanda

En av de utmärkande egenskaperna hos moderna europeiska bromsbackssystem är den självjusterande mekanismen. När friktionsfodret gradvis blir tunnare, ökar avståndet skon måste färdas för att komma i kontakt med trumman. Utan kompensation skulle detta resultera i en svampig eller fördröjd bromspedalkänsla med tiden.

Självjusteraren fungerar vanligtvis genom en spärrspak ansluten till parkeringsbromskabeln eller en stjärnhjulsjusteringsmekanism. Varje gång bromsarna ansätts medan fordonet rör sig bakåt, eller genom kabelmanövrerad rörelse under framåtbromsning beroende på designen, stänger justeraren stegvis gapet mellan skon och trumman, vilket bibehåller konsekvent kontakt och pedalsvar.

Vanliga tecken på slitage och funktionsnedsättning

Att känna igen symtomen på slitna bromsbackar möjliggör ett snabbt utbyte innan prestandan äventyras.

• Ett malande eller skrapande ljud under inbromsning, vilket indikerar att friktionsbelägget har slitits ner till metallskoramen.
• Minskad bromseffektivitet, vilket kräver fastare pedaltryck för att uppnå samma stoppkraft.
• En känsla av att dra åt sidan vid inbromsning, ofta orsakad av ojämnt skoslitage eller en fast hjulcylinderkolv.
• Vibration eller pulsering kändes genom bromspedalen, vilket kan tyda på en orund trumma eller ojämn kontakt med belägget.
• En parkeringsbroms som känns lös eller kräver överdriven körning innan den kopplas in, ofta kopplad till slitna skor eller en felaktig självjusterare.

Hur trumdesign påverkar bromsbackens prestanda

Samspelet mellan bromsbacken och trumman är central för den totala bromseffektiviteten. Europeiska trumkonstruktioner innehåller ofta flänsförsedda eller ventilerade ytor för att förbättra värmeavledningen, vilket minskar risken för termisk blekning under upprepade bromscykler. Den inre diametern och ytfinishen på trumman måste hållas inom exakta toleranser, eftersom en trumma som inte är rund eller kraftigt skårad kan orsaka ojämn kontakt med skofodret, vilket leder till pulsering, minskad bromskraft och accelererat slitage.

Korrekt bearbetning eller utbyte av trumman, när den paras ihop med nya bromsbackar, säkerställer att friktionsytorna passar ihop korrekt, vilket gör att den självjusterande mekanismen och skogeometrin fungerar som de är designade.

Underhållsmetoder som förlänger bromsbackens livslängd

Rutinunderhåll spelar en viktig roll för att bevara bromsbacksenhetens arbetseffektivitet.

• Inspektera trummans insida med jämna mellanrum för skåror, glasering eller ojämna slitagemönster som kan påverka skokontakten.
• Smörj skons kontaktpunkter och justeringsmekanism med högtemperaturbromsfett för att förhindra att de fastnar eller fastnar.
• Kontrollera returfjädrar och hållfasthet för tecken på trötthet, eftersom försvagade fjädrar kan påverka skoindragningen.
• Verifiera att den självjusterande mekanismen rör sig fritt och kopplar in korrekt under rutinmässiga serviceintervaller.

Att välja ersättningsskor av hög kvalitet för långvarig tillförlitlighet

När det blir nödvändigt att byta ut bromsbackar som är tillverkade för att matcha originalutrustningens specifikationer säkerställs korrekt montering, konsekvent friktionsprestanda och överensstämmelse med regionala säkerhetsstandarder. Faktorer som fodertjocklek, krökningsradie och monteringshålets inriktning måste exakt motsvara fordonets ursprungliga design för att undvika ojämnt slitage eller minskad bromskraft. Att välja skor som testats under standardiserade friktions- och termiska förhållanden ger förtroende för att ersättningen kommer att fungera tillförlitligt under varierande körförhållanden, från stopp-och-kör-trafik till ihållande motorvägshastigheter.
