Vad bör du veta om fodrade bromsbackar med hårdvarusatser innan du köper till din lastbil eller släp?

Vad som ingår i en fodrad bromsback med hårdvarusats

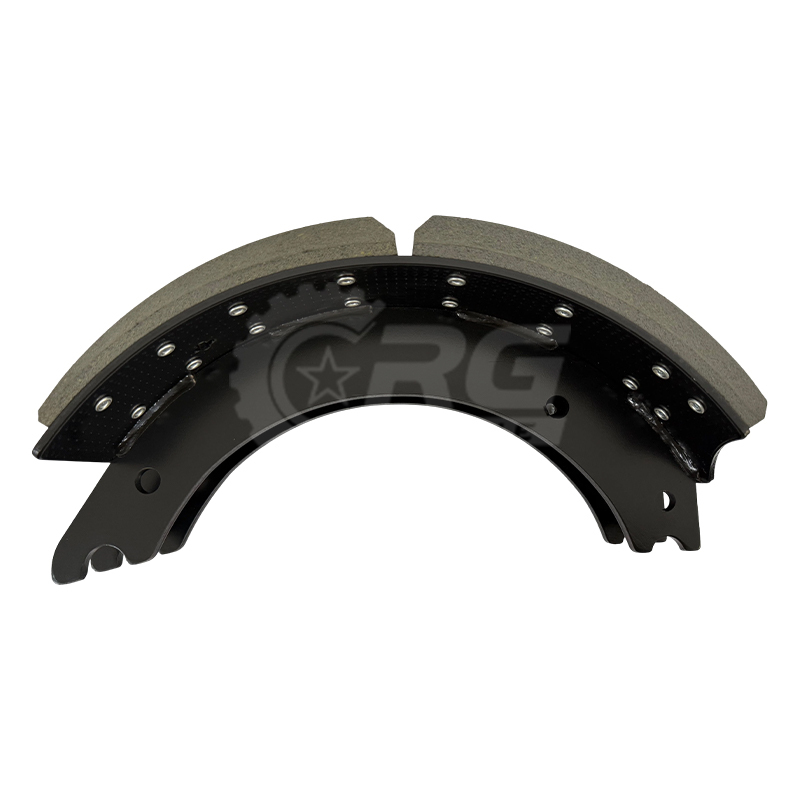

A fodrad bromsback med en hårdvarusats samlar allt en tekniker behöver för att utföra en trumbromsservice i ett enda paket – ingen jakt på separata fjädrar eller stift. Satsen levereras med två förfodrade bromsbackar (belägg som redan är nitat på banan) plus en matchad hårdvaruuppsättning anpassad för den specifika sko- och axelkonfigurationen.

Hårdvaruuppsättningen innehåller vanligtvis:

• Ankarstift och bussningar av mjukt stål
• Hållarfjäder och kraftiga returfjädrar
• Räfflad rulle och rullhållare
• All hårdvara på kamsidan som är specifik för bromstypen (Q Plus, ES, standard)

Eftersom fodret redan är fäst, hoppar du över det tidskrävande steget att överföra gammalt foder eller skaffa en separat bindning. För vagnparksbutiker som kör flera axeltjänster på en dag, minskar denna enkla SKU-metod både arbetstiden och risken för komponenter som inte matchar varandra.

Viktiga specifikationer att kontrollera innan du beställer

Att beställa fel kit är det vanligaste - och mest undvikande - misstaget vid trumbromsservice. Tre siffror styr beslutet:

1. Bromsdiameter och bredd — De flesta applikationer för tunga lastbilar kör 15" × 4" eller 16,5" × 7" konfigurationer. Bekräfta din trumdiameter före något annat.
2. Axelviktsklassificering — Satsen klassificeras efter foderviktskapacitet, oftast 20 000 lb eller 23 000 lb. Blandning av värden över en axelsats skapar ojämnt slitage och obalanserad stoppkraft.
3. FMSI-nummer — Friction Materials Standards Institute-numret identifierar skogeometrin unikt. Korshänvisa ditt OE-artikelnummer till FMSI innan du gör en beställning, speciellt när du arbetar med flera OEM-tillbehör på samma fordon.

Utöver geometrin, var uppmärksam på bromstypbeteckningen. Q Plus, ES (Eaton-standard) och standardkamkonfigurationer använder olika hårdvarusatser - själva skorna kan se likadana ut på hyllan men kommer inte att installeras korrekt om hårdvaran inte matchar spindel- och kamgeometrin vid det axelläget.

Bromstypskompatibilitet: Q Plus, ES och Standard

Kraftiga trumbromsar är inte universella. De tre vanligaste konfigurationerna i nordamerikanska lastbilstransporter kräver var och en en specifik sko-och-maskinvara.

Styraxelsatser har ytterligare granskning. Styrbromsar måste leverera konsekvent, förutsägbar kraft utan drag - så foderblandningen, skobanans tjocklek och hårdvarans fjäderhastigheter bör alla uppfylla OE-specifikationen för den axeln, inte bara en generisk "passar de flesta" motsvarighet.

Varför hårdvarukvalitet är lika viktig som fodret

Ett nytt foder på utsliten hårdvara är ett bromsjobb som kommer att misslyckas före schemat. Hårdvara försämras annorlunda än foder - fjädrar tappar spänning, rullar utvecklar platta fläckar och bussningar slits ovala - men tekniker förbiser ofta hårdvara eftersom den inte syns eller spricker som fodret gör.

Skillnaden mellan ekonomi- och premium-hårdvarusatser dyker upp på några specifika ställen:

• Returfjädrar — Kraftiga fjädrar klassade till 1 miljon cykler bibehåller korrekt skoindragning under fodrets livslängd. Budgetfjädrar kan tröttna långt innan fodret når slitagegränserna, vilket orsakar motstånd, värmeuppbyggnad och för tidigt fel.
• Rullar — Värmebehandlade, zinkkromatbelagda rullar motstår korrosion i våta och saltvägsmiljöer. Kala stålrullar gropar och griper, binder ihop kamrörelsen och skapar bromsblekning.
• Bussningar — Rostfritt stål eller kraftiga bussningar håller ankarstiftens inriktning under belastning. Mjuka stålbussningar slits snabbt ovala, vilket tillåter skorörelser som påskyndar ojämnt foderslitage.

För flottor som arbetar under hög fuktighet eller vintervägförhållanden är pulverlackerade fjädrar och korrosionsbeständig hårdvara inte en premiumuppgradering – de är baslinjen för att uppnå förväntade serviceintervaller.

OEM-korsreferens och monteringsverifiering

De flesta fodrade skosatser är konstruerade för att ersätta OE-delar från Meritor, Eaton/Dana, Rockwell, Dayton och Spicer. Ett enstaka sats modellnummer täcker ofta en rad OE-tillbehör - till exempel kan en 15"×4" ES-typ frontsats ersätta Eaton, Meritor och Spicer artikelnummer samtidigt.

Använd dessa referenspunkter för att bekräfta montering före installation:

• OE-tillverkarens artikelnummer (stämplat på den ursprungliga skoväven)
• FMSI-beteckning (finns i OE-delshandboken eller på originalförpackningen)
• Axeltillverkare och modell (särskilt för styr- och drivaxeldifferentiering)
• Dimensioner för bromsspindel och kamrör om tillgängligt

Eftermarknadsfodrade skosatser byggda enligt OE-dimensionella standarder - samma bantjocklek, samma nitmönster, samma fodersammansättningsklass - installeras utan modifiering och ger likvärdig stoppprestanda. Verifiera antalet nithål och nitstorleken om du byter ut en delvis sliten sko för att säkerställa att nitarnas säte är jämna snarare än stolta över foderytan, vilket kan ge trumman omedelbart.

Installationschecklista för ett rent, långvarigt bromsjobb

Även en högkvalitativ fodrad skosats presterar sämre om den omgivande hårdvaran och trumman inte åtgärdas vid samma serviceintervall. Innan de nya skorna börjar:

1. Mät trumdiametern mot den maximala slängspecifikationen — de flesta 15" trummor är dömda vid 15.090" och 16.5" trummor vid 16.620". En trumma vid eller förbi kasseringsspecifikationen kommer inte att hålla bromsjusteringar och kommer att orsaka accelererat foderslitage.
2. Inspektera bromsspindelns och ankarstiftens hål för slitage eller förlängning. Byt ut spindeln om ankarstiftets rörelse överstiger 0,010" spel.
3. Rengör kamhålet och applicera högtemperaturbromssmörjmedel på kamröret innan du sätter in de nya rullarna – torr kamkontakt är en ledande orsak till bromsljud och ojämn kontakt med beläggen.
4. Dra åt all spindelmontering enligt specifikationen. En lös spindel växlar under bromsbelastning och ger samma symptom som slitna skor: drag och för tidigt slitage.
5. Justera slackjusteraren för att uppnå rätt tryckstångsslag efter installationen. Automatiska slackjusterare bör verifieras, inte antas självinställas korrekt efter ett skobyte.

Ett komplett kit – fodrade skor plus matchad hårdvara – eliminerar osäkerheten med att återanvända komponenter med okänd trötthetshistoria. Särskilt på styraxlar och drivaxlar med hög användning, börjar med ny hårdvara varje servicecykel är det säkraste sättet att uppnå konsekventa stoppsträckor och klara vägbromsinspektioner.

Att välja mellan nya och renoverade fodrade skosatser

Återtillverkade fodrade skosatser använder en renoverad skobana med nytt foder nitat på plats, medan nya kit använder en nystansad bana genomgående. Båda kategorierna är tillgängliga i de flesta bromskonfigurationer, och prisskillnaden är betydande - reman kit körs vanligtvis 20–40 % mindre än nya motsvarigheter.

Reman är ett bra val när skobanans geometri bevaras och reman-anläggningen tillämpar samma friktionsblandningsklass som OE-specifikationen. Leta efter satser som tydligt anger fodermaterialklassen (R-grade, premium, high-density) och bekräfta skobeläggningsspecifikationen - nakna stålbanor i ett reman kit korroderar snabbare och kan utveckla spänningssprickor som en ny bana inte skulle göra.

Nya kit är meningsfulla för styraxlar, flottor med långa körsträcka som byter bromsar med ett fast intervall och alla applikationer där trumma och hårdvara också byts ut. Den inkrementella kostnaden för en ny skoväv är liten i förhållande till det totala servicearbetet, och det tar bort en variabel från framtida felanalys om ett bromsproblem uppstår under nästa inspektion.
