Hur väljer du rätt bromsbackstyp, friktionsmaterial och FMSI-nummer för din tunga lastbil eller flotta?

Hur trumbromsar fungerar på tunga lastbilar

En fullastad Klass 8-dragbil kan väga upp till 80 000 pund. Att få den massan till ett kontrollerat stopp i motorvägshastighet kräver mycket mer än en personbils bromssystem – det kräver en exakt konstruerad grundbromsenhet, och i mitten av den enheten är bromsbacken.

Tunga lastbilar förlitar sig på luftmanövrerade S-cam trumbromssystem på de flesta axlar. När föraren trycker på bromspedalen kommer tryckluft in i bromskammaren, trycker på tryckstången och vrider slackjusteraren. Den rotationen vrider S-kamaxeln, vilket sprider bromsskor utåt mot den roteroche trummans insida. Friktion omvandlar kinetisk energi till värme och lastbilen saktar ner.

Bromsbacken är den komponent som bär friktionsbelägget och överför bromskraften direkt till trumman. Dess form, konstruktion och fodermaterial avgör hur effektivt och tillförlitligt energiöverföringen sker - under en 20 000 pund styraxelbelastning eller en 25 000 pund tung drivaxel. Att välja fel bromsback för applikationen påskyndar inte bara slitaget; det äventyrar stoppsträckan och i slutändan trafiksäkerheten.

Bromsbackskonfiguration: Leading, Trailing och Duo-Servo

Inte alla bromsbackar gör samma jobb. Det mekaniska arrangemanget av skor inuti trumman - kallad konfigurationen - bestämmer hur bromskraften fördelas och hur skon reagerar på trumrotation.

Ledande och släpande (standard S-cam): Den vanligaste konfigurationen på moderna tunga lastbilar. Den ledande skon griper först och genererar huvuddelen av stoppkraften; den släpande skon stabiliserar cykeln och fullbordar stoppet. Denna installation ger balanserad, förutsägbar bromsning på styr-, driv- och släpvagnsaxlar och är standarden för både amerikanska och europeiska kommersiella fordonsplattformar.

Tvillingledande: Båda skorna fungerar som ledarskor under framåtrörelse, vilket ger högre bromsmoment i den riktningen. Denna konfiguration erbjuder starkare stoppkraft framåt men presterar något svagare i backen. Det förekommer främst på äldre konstruktioner eller specialtillämpningar där maximal framåtbromsning är prioritet.

Duo-servo: Båda skorna är självaktiverande - rotationen av en sko förstärker mekaniskt kraften på den andra. Resultatet är kraftfull bromsning i båda riktningarna, men till priset av högre värmeutveckling och accelererat slitage under tung belastning. Duo-servodesigner är mindre vanliga idag och tenderar att förekomma i vissa yrkes- och trailerapplikationer.

För de flesta flottoperatörer som kör långdistans- eller regionala rutter är den ledande och efterföljande S-cam-konfigurationen den korrekta utgångspunkten. Yrkesapplikationer – dumprar, sopbilar, anläggningsutrustning – kan kräva en översyn av om en mer aggressiv konfiguration är lämplig för arbetscykeln. Amerikansk standard bromsbackar för semi-trucks och trailers är konstruerade enligt den ledande och efterföljande S-cam-standarden som dominerar den nordamerikanska marknaden.

Single-Web vs Double-Web: Att välja rätt konstruktion

Den fysiska strukturen hos en bromsback – speciellt dess väv – bestämmer hur mycket mekanisk påfrestning den kan absorbera innan den böjs, deformeras eller orsakar ojämn kontakt med belägget.

Enkelvävsbromsbackar använd en central ribba som förbinder skobordet med ankaret och kamändarna. Lättare och lättare att avleda värme, de är standardvalet för linjedragning och regionala applikationer där axelvärdena är måttliga. Under konstant belastning presterar de tillförlitligt och håller den ofjädrade vikten låg.

Dubbelvävsbromsbackar lägg till en andra förstärkningsribba för avsevärt större styvhet. Under upprepad kraftig inbromsning – tänk på att en lastad lastbilsdumper går ner i en lutning – motstår en styvare sko böjningen som orsakar ojämnt slitage på beläggen och tidigt fel. Avvägningen är extra vikt och en blygsam kostnadspremie.

Det mest pålitliga sättet att matcha skokonstruktionen till applikationen är genom bruttoaxelviktsklassificering (GAWR):

När en flotta arbetar med blandad belastning, specificera skon för den tyngsta uthålliga arbetsbelastningen som lastbilen regelbundet stöter på. Underspecificering skapar böjning och för tidigt slitage; överspecificering på en lätt axel ökar bullret, trumslitaget och bromsarnas hårdhet. Gjutna bromsbackar för tunga kommersiella axlar erbjuder en alternativ konstruktionsväg — gjutjärnsbord ger exceptionell styvhet för miljöer med hög GAWR-belastning där stansade stålskor är otillräckliga.

Friktionsmaterial och foderfästealternativ

Friktionsbelägget är där inbromsning faktiskt sker. Dess materialsammansättning och hur den är fäst vid skobordet har båda direkta konsekvenser för stoppprestanda, livslängd och driftskostnad.

Halvmetalliska foder är industristandarden för tunga luftbromsapplikationer. En blandning av metallfibrer, hartser och fyllmedel ger konsekvent friktion över ett brett temperaturområde, vilket gör dessa foder väl lämpade för regional och långdistansverksamhet. De hanterar värme effektivt och håller bra under normala förhållanden, även om de kan generera mer ljud och trumslitage än mjukare föreningar.

Foder i högmetall innehåller en högre andel metallinnehåll speciellt för att motstå blekning vid extrema temperaturer. Entreprenadfordon, sopbilar och verksamhet i bergig terräng genererar bromsvärme som överstiger vad ett standard halvmetalliskt foder hanterar tillförlitligt. Högmetalliska föreningar bibehåller friktionsstabilitet under dessa förhållanden, på bekostnad av en fastare pedalkänsla och snabbare trumslitage.

Foder med låg metallhalt / icke-asbest (NAO). använd syntetiska fibrer och mineralfyllmedel med minimalt metallinnehåll. Tystare och skonsammare mot trummor, de passar lättare kommersiella applikationer där bromstemperaturerna förblir måttliga. De är sällan det rätta valet för klass 8 luftbromsservice under långvarig tung belastning.

Friktionsprestanda klassificeras ytterligare av SAE J866-friktionskoden - en tvåbokstavsbetyg (som FF eller GG) som beskriver fodrets beteende vid både kalla och varma driftstemperaturer. Den första bokstaven reflekterar prestanda vid lägre temperaturer; den andra reflekterar stabilitet vid hög temperatur. För standardapplikationer för tunga lastbilar ger ett foder av FF-kvalitet den rätta balansen mellan vridmoment och blekningsmotstånd. Applikationer med svåra belastningar kan kräva en GG-klassad blandning. Alternativ för bromsbelägg för trumbromssystem finns tillgängliga separat för operatörer som omfodrar sina egna skor internt.

På foderinfästning står valet mellan nitade and bunden konstruktion. Nitade skor använder metallfästen, vilket gör slitageinspektionen enkel – när nithuvudena närmar sig jämnt med foderytan måste bytas ut. Bonded skor använder högtemperaturlim för att uppnå full kontaktfästning, vilket minskar buller och slitage ojämnheter. För operatörer som föredrar en installationsfärdig lösning, förfodrade bromsbackar med redan påsatt friktionsmaterial eliminera relining-steget helt, och kompletta fodrade bromsbacksatser med hårdvara inkluderar fjädrar, stift och hållare för en komplett axelservice i en enda beställning.

FMSI-nummer och korsreferens: Hitta rätt passform

Varje bromsbacksgeometri är standardiserad genom ett FMSI-nummer - en universell identifieringskod skapad av Friction Materials Standards Institute. FMSI-numret motsvarar en specifik skoform, kamändgeometri och applikation, vilket gör det till det mest pålitliga sättet att bekräfta korrekt passform oavsett vem som tillverkat skon.

Vanliga FMSI-nummer på den nordamerikanska tunga marknaden inkluderar:

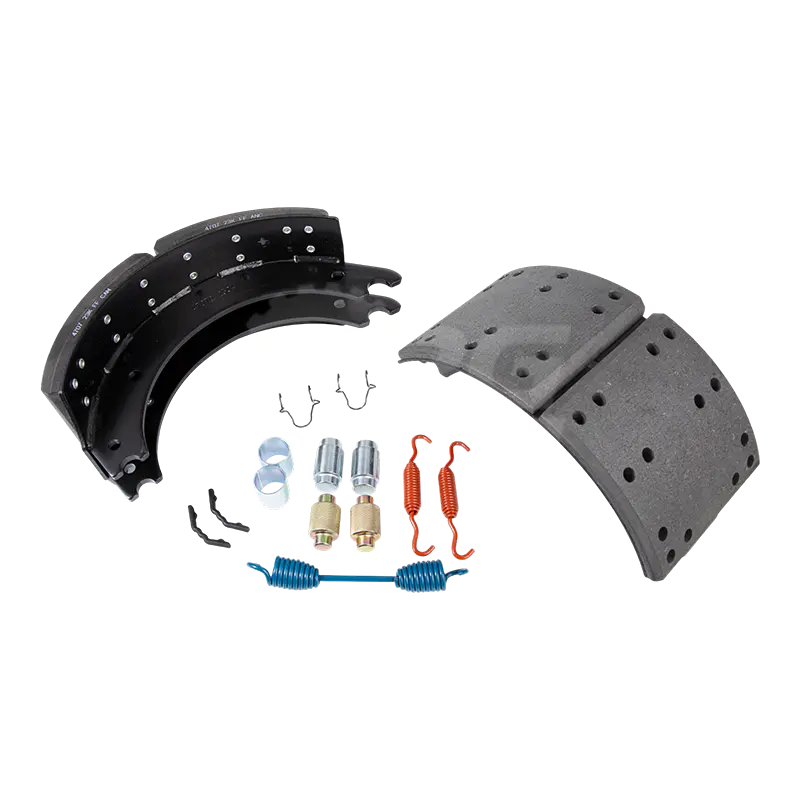

• 4707Q — 16,5" × 7" sko, flitigt använd på driv- och traileraxlar i de flesta klass 8-applikationer

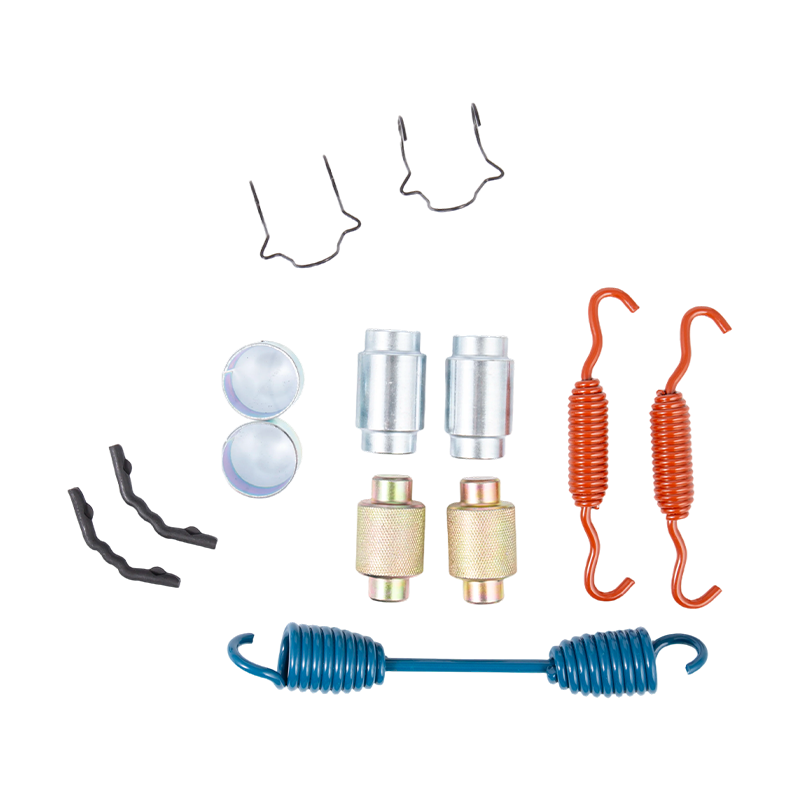

• 4515Q — 16,5" × 5" sko, vanlig på styraxlar och lättare drivaxelkonfigurationer

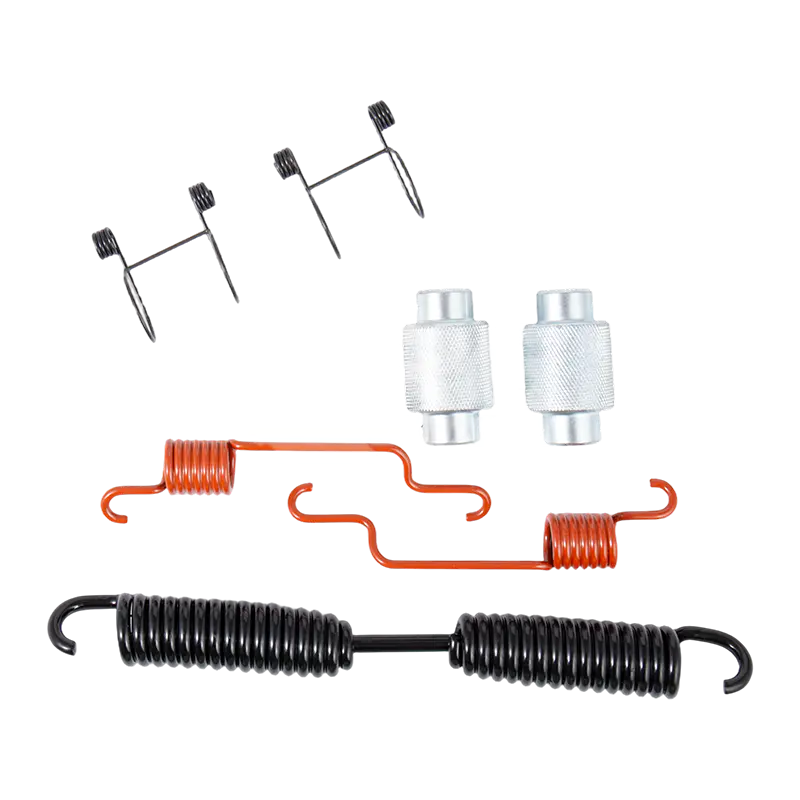

• 4709ES2 — Konstruerad för specifika bromsenheter av kamtyp vid tunga transporter
• CA33 — En specialsko för särskilda kommersiella axelkonfigurationer

FMSI-numret är vanligtvis stämplat på själva skon och tryckt på förpackningsetiketten. Vid korsreferenser mellan OEM-delar och eftermarknadsleverantörer säkerställer en bekräftande av FMSI-numret att ersättningsskon matchar originalets geometri och passform – oavsett märke.

Europeiska kommersiella fordon använder en annan uppsättning referensnummer knutna till axeltillverkare som BPW och SAF. Gemensamma europeiska referenser inkluderar BPW180 (05.091.46.17.0) och BPW200 (05.091.27.83.0), motsvarande BPW-axelenheter som ofta används på europeiska semitrailers och lastbilsaxlar. Europeiska bromsbackar för BPW och SAF axelsystem kräver att dessa OEM-referenser matchas exakt, eftersom europeisk skogeometri inte kan bytas ut mot amerikanska FMSI-numrerade delar.

En praktisk regel: verifiera alltid monteringen med både FMSI-numret och trumstorleken (diameter × bredd). Två skor med olika FMSI-nummer kan dela liknande dimensioner men skiljer sig i kamändens eller ankarändens geometri - en obalans som inte kommer att vara uppenbar förrän installationen.

Efterlevnadsstandarder som varje flottchef bör känna till

Val av bromsbackar i Nordamerika fungerar inom ett definierat regelverk. Federal Motor Vehicle Safety Standard No. 121 (FMVSS 121) reglerar luftbromssystemets prestanda för lastbilar, bussar och släpvagnar med en GVWR som överstiger 10 000 pund. Enligt denna standard måste de flesta lastade tunga lastbilstraktorer uppnå ett fullt stopp från 60 mph inom 250 fot. Traktorer för grovt bruk är tillåtna 310 fot.

Dessa krav på stoppsträcka sätter prestandagolvet för hela bromssystemet – inklusive skorna. En bromsback som underpresterar sin friktionsklass vid värme, eller som slits ojämnt på grund av en konstruktionsfel, kan trycka ett fordon utanför kraven under en vägkontroll eller analys efter en olycka. DOT-kompatibla bromsbackar är designade och testade för att stödja FMVSS 121-prestanda över fordonets nominella lastintervall.

Utöver amerikanska federala standarder bör köpare som köper för exportmarknader bekräfta att bromsbackar har lämpliga internationella certifieringar. E-märket (ECE-certifiering) krävs för komponenter som säljs på europeiska marknader; det signalerar att friktionsmaterialet och skokonstruktionen har testats oberoende enligt ECE R90 prestandakriterier. Inköp från en tillverkare som kan leverera både DOT-kompatibla amerikansk standardskor och E-märkt certifierade europeisk standardskor förenklar upphandlingen för globalt verksamma flottor och distributörer.

Varför köpa bromsskor från en specialiserad tillverkare

Bromsbackar är säkerhetskritiska komponenter. Skillnaden mellan en leverantör som förstår friktionsteknik och en som behandlar skor som råvarustålstämplar blir uppenbar på fältet - genom ojämnt slitage, tidig linningsseparering eller inkonsekvent stoppprestanda under belastning.

En specialiserad bromsbackstillverkare erbjuder flera distinkta fördelar jämfört med en allmän reservdelsdistributör. Direkt fabriksförsörjning eliminerar mellanliggande markeringar och ger köpare spårbarhet till produktionskällan – viktigt när kvalitetsdokumentation krävs för underhåll av flottan eller regulatoriska revisioner. Ingenjörsförmåga på OEM-nivå innebär att tillverkaren kan tillverka skor till kundspecificerade dimensioner, friktionsklasser och foderkonfigurationer snarare än att tvinga köpare att anpassa sig kring en fast katalog.

Täckningsdjupet spelar också roll. Nordamerikanska flottor körs på FMSI-geometri av amerikansk standard; Europeiska och internationella släpvagnar körs på BPW, SAF och andra europeiska axelplattformar. En leverantör med båda produktlinjerna i produktion – inte bara listade – kan betjäna en blandad flotta från en enda källa, vilket minskar leverantörens komplexitet och förbättrar reservdelstillgängligheten.
