Vilka komponenter ingår i en bromsskosats och vad gör var och en?

Vad är en bromsskosats och varför spelar det kompletta paketet någon roll?

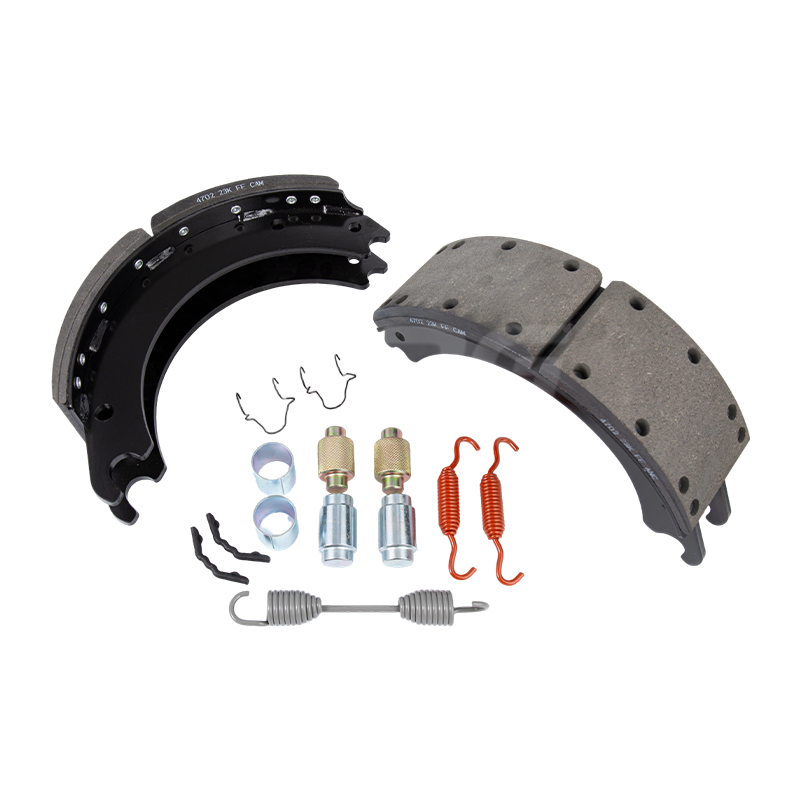

A bromsbacksats är en omfattande uppsättning komponenter utformade för att återställa en trumbromsenhet till full fabriksspecifikation i en enda serviceoperation. Istället för att endast byta ut friktionsbeläggen och lämna sliten eller utmattad hårdvara på plats, tillhandahåller en ordentlig bromsbacksats varje mekaniskt element som kontaktar, placerar, aktiverar och justerar bromsbackarna under normal drift. Detta är viktigt eftersom trumbroms-hårdvara - fjädrar, justerare, stift och hållare - utsätts för betydande påfrestningar och termisk cykling med varje bromsansättning. När bromsbackarna har slitits till ersättningströskeln har den omgivande hårdvaran vanligtvis försvagats, töjts eller korroderat till den grad att återanvändning äventyrar bromsprestanda och förkortar livslängden på de nya skorna.

Trumbromsar är fortfarande i utbredd användning på bakaxlarna på personbilar, lätta lastbilar, skåpbilar och kommersiella fordon, såväl som på alla fyra hörnen av vissa ekonomi- och instegsfordon. Genom att förstå exakt vad en bromsbacksats innehåller - och den specifika funktionen för varje del - kan tekniker och fordonsägare verifiera att en sats är komplett innan arbetet påbörjas, identifiera eventuella saknade eller felaktiga komponenter och förstå varför varje element måste bytas ut tillsammans istället för styckvis.

Bromsskorna själva: kärnan i satsen

Bromsbackarna är de primära friktionskomponenterna och de delar som hela satsen har fått sitt namn från. Varje sko består av en böjd stålplattform - kallad skobordet eller webben - till vilken ett friktionsfoder är förbundet eller nitat på dess yttre böjda yta. När hjulcylindern eller bromskammen expanderar skorna utåt, trycker friktionsbelägget mot den inre trumytan för att generera bromskraften som bromsar fordonet.

En standard trumbroms använder två skor per hjul: en primär sko (även kallad den främre skon) och en sekundär sko (även kallad den bakre skon). I en ledande-släpande konfiguration, självaktiveras den primära skon när trumman roterar in i den, vilket genererar högre klämkraft från samma manövertryck; den sekundära skon trycks mot trumrotationen och genererar mindre kraft. På grund av denna skillnad i belastning, slits det primära skofodret vanligtvis snabbare och är ofta något kortare eller tillverkat av en mjukare friktionsblandning än det sekundära skofodret. Kvalitetsbromsbackssatser levererar båda skorna som ett matchat par, förinställda på rätt bågaradie för den angivna trumdiametern - en viktig detalj, eftersom skor slipade till fel radie har dålig kontakt med trumytan och kräver en längre inbäddningsperiod.

Returfjädrar: Dra tillbaka skorna efter varje stopp

Returfjädrar - även kallade indragande fjädrar - är bland de mest kritiska hårdvaruartiklarna i en bromsskosats. Deras funktion är att dra bromsbackarna stadigt bort från trumytan så snart föraren släpper bromspedalen, vilket säkerställer att ingen återstående kontakt uppstår mellan belägget och trumman under normal körning. Om en returfjäder är svag, trasig eller felaktigt installerad, släpar skon kontinuerligt mot trumman, genererar värme, accelererar slitaget på fodret, minskar bränsleekonomin och i svåra fall får trumman att överhettas och deformeras.

De flesta trumbromsenheter använder två returfjädrar per hjul: en övre returfjäder som förbinder toppen av båda skorna nära hjulcylindern, och en nedre returfjäder som förbinder bottnarna på båda skorna nära ankarplattan eller justeraren. Dessa fjädrar är inte utbytbara – de är konstruerade för specifika belastningsklasser och fria längder. Den övre fjädern är vanligtvis starkare än den undre eftersom den måste övervinna hjulcylindertrycket samt dra tillbaka skorna. En komplett bromsbacksats förser båda fjädrarna som nya föremål, färgkodade i många fall för att förhindra förväxling under installationen.

Fjädrar, stift och hållare som håller nere: Håller skorna stabila

Medan returfjädrar styr skons rörelse i radiell riktning (mot och bort från trumman), styr nedhållningsfjädrar och deras tillhörande stift och hållarskålar rörelse i axiell riktning – vilket förhindrar att skorna skramlar från sida till sida eller tippar bort från stödplattan under drift. Varje sko hålls mot stödplattan av en hållsprint som passerar genom ett hål i skobanan och stödplattan, med en spiralfjäder och en låskåpa som låser stiftet i en kvartsvarvs bajonettliknande verkan.

Med tiden tappar nedhållningsfjädrarna sin spännkraft på grund av upprepade kompressionscykler och värmeexponering. En sko som hålls otillräckligt mot stödplattan kan röra sig ojämnt under bromsning, vilket orsakar ojämn kontakt med belägget, buller och vibrationer. I en kvalitetsbromsbacksats ingår nya nedhållningsfjädrar, stift och hållarkoppar som ett matchat set. Stiften och kopparna är ofta gjorda av förzinkat eller kadmiumpläterat stål för att motstå korrosion i den våta och leriga miljön omedelbart bakom ratten.

Den självjusterande enheten: Upprätthåller korrekt avstånd mellan sko till trumma

Självjusteraren är den komponent som automatiskt kompenserar för slitage på friktionsbeläggen, och håller avståndet mellan skon och trumma inom det smala intervallet som krävs för responsiv pedalkänsla och korrekt parkeringsbromsfunktion. När fodret slits tunnare sträcker sig justeraren stegvis och flyttar skobanan något längre från stödplattans ankare så att fodret förblir nära trumytan utan att dra.

Justerskruv och stjärnhjul

Den vanligaste självjusterande designen använder en gängad skruvmekanism med ett tandat stjärnhjul i ena änden. Stjärnhjulet roteras stegvis av en justeringsspak varje gång bromsarna ansätts i omvänd riktning (eller i vissa utföranden, varje gång parkeringsbromsen ansätts), skruvar justerskruven utåt och ökar den effektiva längden på justeringsstaget mellan de två skorna. Skruvgängorna är vänsterhänta på ena sidan av fordonet och högerhänta på den andra för att säkerställa att justeraren alltid förlängs snarare än förkortas med stjärnhjulets rotation. Bromsbacksatser inkluderar den kompletta justerenheten - skruv, mutter och stjärnhjul - som en ny enhet, eftersom korroderade eller fastnade justerare är en primär orsak till bromsdrag och ojämn bakbromsning.

Justeringsspak och fjäder

Justeringsspaken är en stansad stålspärrhake som kopplar in stjärnhjulets tänder och indexerar justeraren med en tandsteg per kvalificerad bromsansättning. Spaken hålls i kontakt med stjärnhjulet av en liten justerfjäder (ibland kallad fjäderbensfjäder eller spakfjäder) som håller spärrhaken spänd mot hjultänderna. Om denna fjäder saknas eller är svag, studsar spaken från stjärnhjulet istället för att koppla in det, och den självjusterande mekanismen slutar fungera. Justeringsspaken och dess fjäder ingår alltid i en komplett bromsbacksats.

Parkeringsbromskomponenter ingår i satsen

På fordon där de bakre trumbromsarna fungerar som parkeringsbromsar, innehåller satsen vanligtvis parkeringsbromsspecifik hårdvara som länkar parkeringsbromskabeln till skoenheten. Denna består vanligtvis av en parkeringsbromsspak - en stansad stålarm som svänger på en tapp genom den sekundära skobanan - och ett anslutningsstag eller länk som överför parkeringsbromskabeldraget till lateral skoexpansion oberoende av hjulcylindern.

Parkeringsbromsspakens stift och dess fästklämma ingår också, eftersom dessa små fästelement ofta deformeras under borttagning och måste bytas ut för att säkerställa att spaken svänger fritt. En spak som är styv på stiftet förhindrar fullständig ansättning av parkeringsbromsen och, på självjusterande system som använder parkeringsbromsaktivering för att driva justeraren, inaktiverar även självjusteringsfunktionen.

Ytterligare små delar som vanligtvis finns i bromsbackssatser

Utöver de huvudkomponenter som beskrivs ovan, innehåller en väl specificerad bromsbacksats vanligtvis flera ytterligare små delar som lätt kan förbises men som är viktiga för en komplett och korrekt installation.

• Förankringsplatta mellanlägg eller skostyrplattor: Tunna stålplåtar som passar mellan skobanan och förankringsplattan eller stödplattans styrningar, minskar metall-mot-metall-friktion och förhindrar bromsgnissling orsakad av skofladder mot stödplattan.
• Vågbrickor eller klämmor mot rassel: Fjäderstålklämmor som förhindrar mindre skramlande av justeringsstaget eller skoenheten vid låga fordonshastigheter när bromstrycket inte appliceras, vilket eliminerar ett vanligt ljudproblem efter bromsservice.
• Övre sko-till-sko fjäder (ankarfjäder): På vissa konstruktioner förbinder en separat fjäder de övre ändarna av båda skorna direkt till ankarstiftet, vilket ger en sekundär indragningskraft och håller skoklackarna ordentligt placerade mot ankaret under lätta bromsar.
• Gummi fettlock eller pluggar: Vissa satser inkluderar små gummipluggar för justeringshålen i stödplattan, vilket förhindrar att vatten och skräp tränger in i justermekanismen efter service.
• Installationshårdvarupåse: Små bultar, klämmor eller speciella brickor som är specifika för fordonsapplikationen som säkrar diverse fästen eller kabelstyrningar som störs under skobyte.

Komponentsammanfattningstabell för en typisk bromsbacksats

Tabellen nedan sammanfattar de komponenter som oftast ingår i en komplett bromsbacksats, deras antal per axel och deras primära funktion i trumbromsenheten.

Hur man verifierar att en bromsbacksats är komplett innan installation

Innan du påbörjar någon trumbromsservice, lägg ut alla satskomponenter på en ren arbetsbänk och jämför dem med satsens packlista eller fordonsspecifika reservdelsdiagram. Var särskilt uppmärksam på följande punkter för att undvika att upptäcka en saknad del mitt i jobbet:

• Bekräfta skobågens radie: Mät den inre radien av skorna och kontrollera att den matchar trumdiametern som är stämplad på trumytan. Skor som är slipade för en 228 mm trumma kommer inte att sitta korrekt i en 254 mm trumma.
• Kontrollera justerarens handenhet: Självjusterande skruvar är specifika för fordonssidan. Bekräfta att satsen innehåller både en vänster- och högergängad enhet, eller rätt enstaka enhet om du servar ett hjul åt gången.
• Räkna fjädrarna: Lägg ut alla fjädrar och jämför deras färgkodning, fria längd och tråddiameter. En saknad eller ersatt fjäder med fel belastning kan orsaka bromsdragning åt sidan med den styvare fjädern.
• Inspektera foderlimning eller nitning: Kontrollera att friktionsfodren är helt sammanfogade eller att alla nitar är helt inställda utan upplyfta kanter. Alla lyft indikerar en kvalitetsdefekt som kommer att orsaka delaminering av fodret under värme.
• Behåll en sida som referens: När du servar båda bakhjulen, demontera och bygg om en sida i taget, använd den orörda motsatta sidan som en visuell referens för fjäderdragning, skoorientering och justeringsposition.

Att köpa en bromsbacksats från en välrenommerad leverantör som tillhandahåller fordonsspecifik applikationstäckning – snarare än ett generiskt kit som kräver anpassning – är det mest pålitliga sättet att säkerställa att alla komponenter är korrekta för trumdiametern, hjulcylinderns hålstorlek och hårdvarukonfigurationen för det specifika fordonet som servas. En komplett, korrekt specificerad sats installerad med rätt teknik kommer att återställa trumbromsprestanda till fabriksstandard och leverera full livslängd för belägget före nästa bytesintervall.
